Диапазон изготовления пакетов: 2.5-220 л.
Максимальная скорость: 25 л 80 шт/мин, 220 л 34 шт/мин.
Нагрев 150°C/0.85S, охлаждение 60°C/1S, разница температур ±1°C.

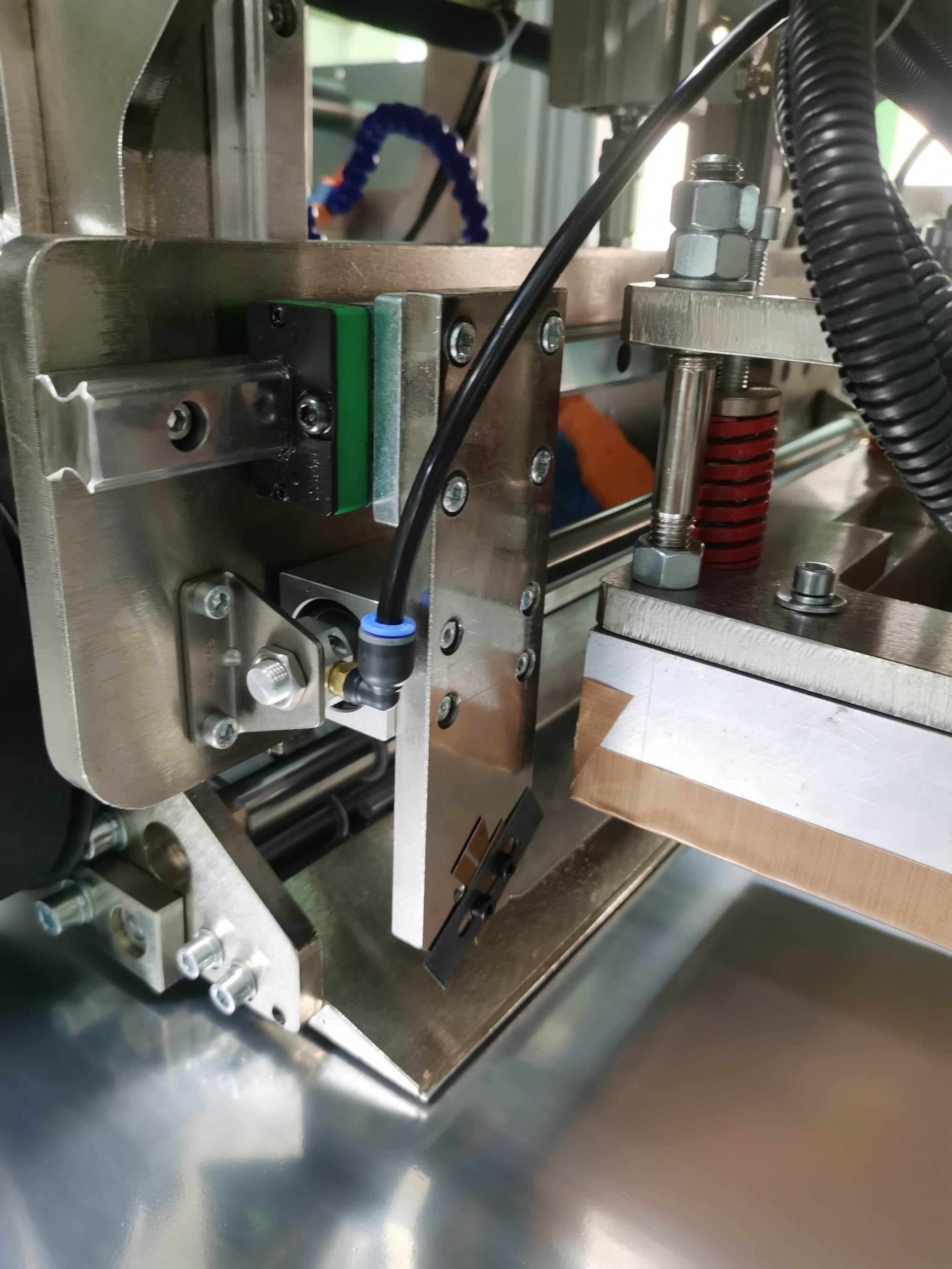

Система термосварки PUT
Появление технологии UPT является революционным для традиционных систем термосваривания.
|
Элемент сравнения |
UPT |
ТЭН |
Преимущество |
|
Структура |
Нагревательная лента+ силиконовая прокладка |
ТЭН+сварной нож |
Равномерное давление, высокая посадка, прямой нагрев без потери нагрева |
|
Раз сварки |
1 раз |
2-3 раза |
Повышенная скорость без ущерба для тонкопленочных структур |
|
Время прогрева |
150℃ /0.85секунду |
28-30 минут и непрерывный подогрев |
Экономьте время и электроэнергию на 67% |
|
Охлаждение |
После сварки сразу отключение питание, охлаждение до 50-70 ℃ / 1 секунду |
Непрерывный нагрев и без охлаждения |
Это более удобно для термосваривания PE пакетов и пакетов из коэкструдированной пленки. |
|
Разница температур между серединой и обоими концами в ноже сварки |
＜±2 ℃ |
20 ℃ |
Термосварка ровная, термосварка надежнее, края аккуратные、 |
|
Материал |
Композитная пленка и PE, коэкструзионная пленка |
Композитная пленка |
Все пленки можно использование |
Важные параметры
Диапазон изготовления пакетов: 2.5-220 Л
Ширина пакета: 1300 мм, 1600 мм, 2200 мм (опционально).
Максимальная длинная тяга/раз: 800мм, 1000мм, 1300мм, 1600мм (опционально).
Максимальная скорость: 25Л 80 шт/мин, 220 Л 34 шт/мин.
Нагрев: 150 ℃/0,85 с Охлаждение: 60 ℃/1 с
Модуль размотки тяги и хранения: 6 комплектов сервосистем тяги для обеспечения равномерного и контролируемого натяжения каждого слоя пленки. В механизме хранения используется прецизионный цилиндр регулирования давления и ПЛК-кодировщик абсолютного значения, чтобы обеспечить отсутствие натяжения, чтобы обеспечить натяжение каждой секции без растяжения, а состояние является стабильным и надежным.
Модуль патчи, клапана и направляющих ленты: Патч-механизм оснащен сервосистемой (Можно выбрать нужно ли нет). В каждой механизме открытия и механизме термосварки клапана имеется 2 комплектов конфигураций (левый и правый) (1 или 2 группы опциональны). Механизм направляющей ленты также настроен на левый и правый (Можно выбрать нужно ли нет). Положения клапанов и направляющих планок можно электрически регулировать по вертикали и горизонтали соответственно.
Модуль продольного сварки: имеется один комплект сервопривода до и после продольного шва, каждый комплект системы термосваривания оснащен системой термосваривания UPT(2, 3 и 5 комплектов не являются обязательными). Каждый набор верхних и нижних механизмов термосварки может независимо и синхронно регулироваться электрически.
Модуль поперечной сварки и срезки: каждая группа системы термосварки оснащена системой термосварки UPT (1 группа или 2 группы опционально). Может комплектоваться угловым механизмом термосварки UPT (3 группы или 5 группы). Система резки оснащена сервосистемой сервопривода(или круговой зубчатый нож можно выбрать).
|
Модель |
MHZD-1600ZH |
MHZD-2200ZH |
||
|
Материал |
Различные композитные пленки, PE или коэкструдированой пленки |
|||
|
Макс.ширина пленки рулонной |
1350mm |
1650mm |
2250mm |
|
|
Кол-во размотки |
6 |
6 |
6 |
|
|
Диаметр размотки |
1000mm |
1000mm |
1200mm |
|
|
Длина тяги/раз |
800mm, 1000mm, 1300mm, 1600mm (опция) |
|||
|
Макс.ширина пакета |
1300mm |
1600mm |
2200mm |
|
|
Скорость производства |
2.5-25Л |
(19-22штук)×1 или ×2 |
(19-22)штук×2 или ×4 |
(19-22штук)×2 или ×4 |
|
220Л |
9 шт/мин |
17-23 шт/мин |
17шт×2/мин |
|
|
Диаметр клапана |
1 и 2дюймов |
|||
|
Длина оборудования |
1900-2500cm |
1900-2500cm |
1900-2500cm |
|
